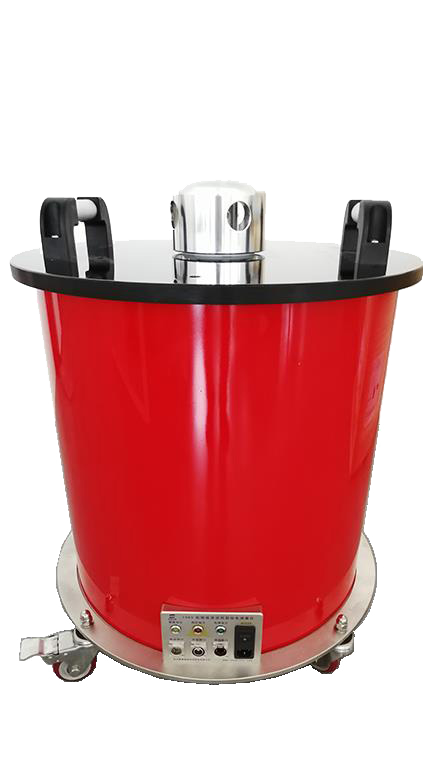

10kV電纜振蕩波局部放電測量?jī)x

產品背景

                         目前由于10kV電力電纜在城市配網中所占比例高，其安全運行的重要性日益突出。為確保10kV電力電纜的安全運行，電纜振蕩波局部放電檢測技術已寫入DL/T 1753—2017《配網設備狀態檢修試驗規程》，列入電纜線路的診斷性試驗項目，以及時有效發現其絕緣缺點。

產品簡介

                          通過在被試電纜主絕緣上施加衰減振蕩電壓，在此試驗電壓下，缺陷電纜受激發產生局部放電信號，利用研制的電纜振蕩波局部放電檢測系統進行局部放電檢測，發現電纜缺陷。同時，局部放電脈沖向電纜兩端傳播，利用局部放電脈沖到達檢測單元的時間差實現局部放電缺陷的精確定位。

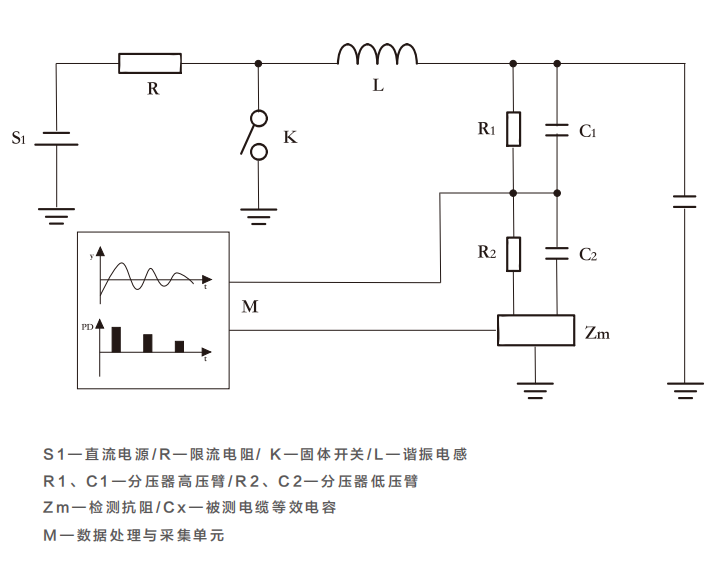

技術原理與特點

現場耐壓測試

現場局部放電檢測

局部放電源點定位

局部放電特征分析

定制化報表

加壓、測量、分析模塊一體化設計
